Elektromanyetik fırlatıcı (coil gun)
Malzemeler:

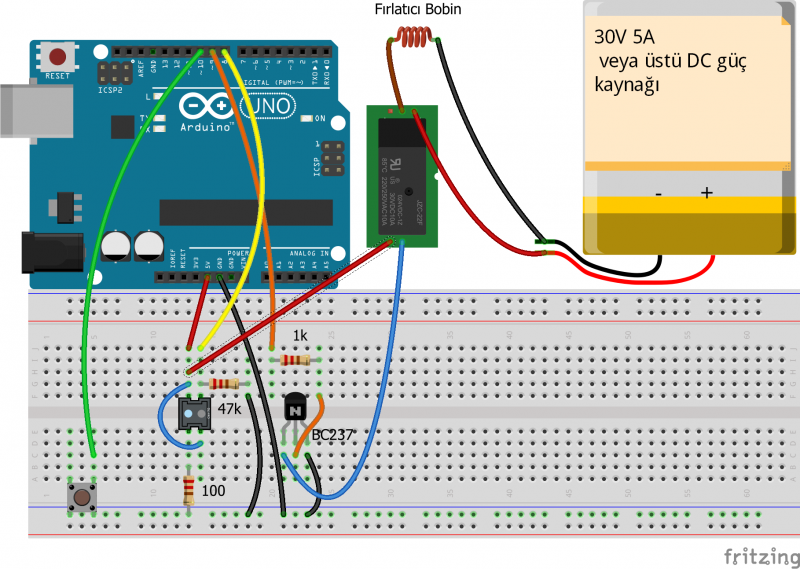

- Arduino Uno
- CNY70
- buton
- 5V röle
- BC 237
- 100 ohm
- 1k
- 47k
- 30V 5A güç kaynağı (3s ve üzeri pil olabilir)
- 0,5mm veya daha kalın bobin teli
- Deney bordu
kodlar
