Görsel 2.13’deki devrede TSOP1738 38KHz IR alıcısı kullanılmıştır. Bu alıcı aktif sıfır çıkışlıdır, 38kHz lik bir kızılötesi ışık algıladığında çıkışı 0 V olur. Herhangi bir uzaktan kumanda ile TSOP1738′ e sinyal gönderdiğinizde çıkışa bağlı olan led ve pasif buzzerın gelen sinyale göre tepki verdiği görülür. Bu devre pek çok kumanda için test cihazı olarak kullanılabilir.

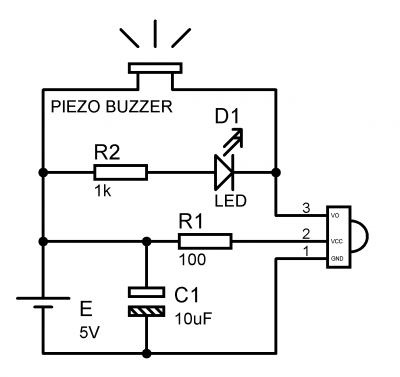

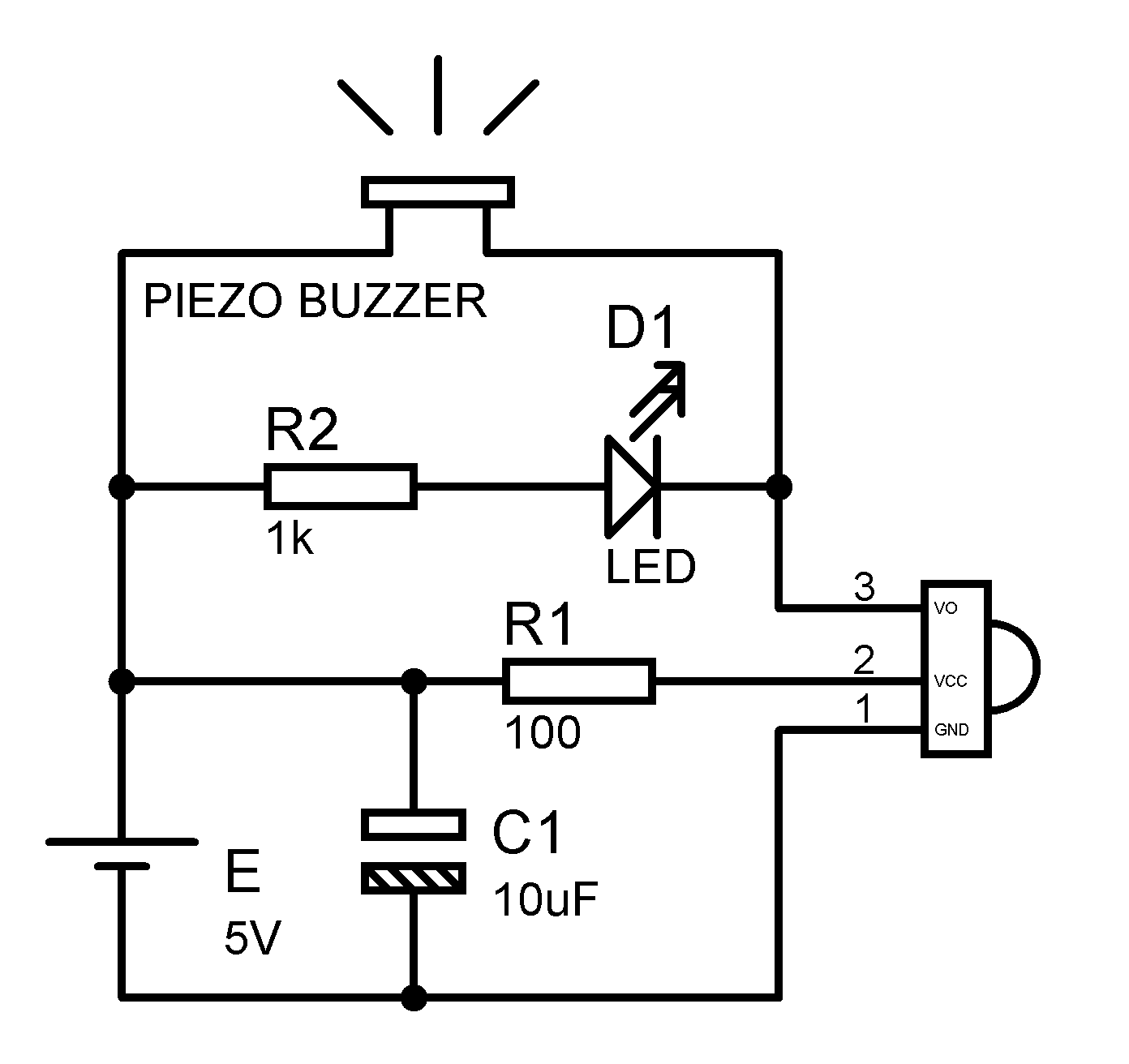

Görsel 2.13: Kumanda test devresi
MALZEME LİSTESİ
| Adı | Özelliği | Sembolü | Görünüşü | Miktarı |
| IR Alıcı | TSOP1738 | 1 adet | ||
| LED | Kırmızı | 1 adet | ||
| Direnç | 100 | 1 adet | ||
| Direnç | 1k | 1 adet | ||
| Kondansatör | 22uf/16V | 1 adet | ||
| Piezo Hoparlör | Piezo Disk – Kablolu – 15 mm Çap | 1 adet |
İŞLEM BASAMAKLARI
- Görsel 2.13’deki devreyi kurunuz.
- Her hangi bir kumanda (TV, projeksiyon vb.) kullanarak IR alıcıya doğru herhangi bir tuşa basınız. LED’in durumunu Tablo 2.12’a yazınız.
- Farklı kumandalarla işlemi tekrarlayınız.
DEĞERLENDİRMELER
Tablo 2.12: Kumanda test devresi
| Kumada | LED’in Durumu (Yanık / Sönük) |
| Tuşa basıldı |
SORULAR
- Foto diyotun çalışmasını açıklayınız ve kullanıldığı yerlere örnekler veriniz?
- İnfrared diyotun tanımını yapınız, Led diyottan farkı nedir kısaca açıklayınız?
- Devrede infrared diyot yerine Led diyot kullanılsaydı devre çalışır mıydı, neden?
- Foto Diyotun Çalışması ve Kullanım Yerleri:
- Foto diyot, ışığa duyarlı yarı iletken bir bileşendir. Işık temas ettiğinde, içinde elektrik akımı oluşturan fotonları algılar. Bu elektrik akımı, foto diyotun çalışmasını sağlar. Kullanım alanları arasında ışık ölçüm cihazları, foto elektrik şalterleri, güneş panelleri ve otomatik ışık sensörleri bulunur.
- Infrared Diyotun Tanımı ve Led Diyottan Farkı:
- İnfrared diyot (IR diyot), kızılötesi (IR) bölgede ışık yayan veya algılayan bir yarı iletken aygıttır. Led diyotlarla benzerlik gösterir, ancak IR diyotlar IR bölgesindeki ışığı algılayabilir veya üretebilirken, standart Led diyotlar görünür ışık bölgesindeki (kırmızı, yeşil, mavi) ışığı algılar veya üretir.
- IR Diyot ve Led Diyotun Devre Üzerindeki Farkı:
- Devrede IR diyot yerine Led diyot kullanılsaydı, devre çalışabilir ancak istenen işlevi yerine getiremeyebilir. Örneğin, bir IR alıcı verici çifti iletişim amacıyla tasarlandıysa, IR diyot ve alıcı dalgaboyunu özel olarak belirlenmiş olabilir. Bu durumda, Led diyotun IR diyotun ihtiyaç duyduğu belirli dalga boyunda çalışmaması, iletişimi etkileyebilir veya tamamen işlevsiz hale getirebilir. Bu nedenle, özel bir amaç için tasarlanmış bir devrede bileşenlerin doğru özelliklere sahip olması gereklidir.
