RC faz kaymalı osilatör

Görsel 4.1’deki devrede yükselteç olarak işlemsel yükselteç kullanılmıştır. RC faz kaymalı osilatör devreleri çok yüksek frekanslarda sinyal üretmedekileri için yükselteç olarak transistör yerine işlemsel yükselteç kullanımı daha yaygındır. Osilatör devresi, bir negatif kazançlı işlemsel yükselteç ve 180° faz kayması üreten üç bölümlü bir RC devresinden oluşur. Faz kaydırma devresi işlemsel yükseltecin çıkışından eviren girişine geri bağlanmıştır. Devrenin çıkışı ile yükseltecin eviren girişi arasında faz farkı bulunmamaktadır. Bu da osilasyonun oluşmasını sağlamaktadır. Ayrıca osilasyonun oluşması için RC devresindeki direnç ve kondansatör değerlerinin birbirine eşit olması ve işlemsel yükseltecin kazancının 29’dan büyük olması gerekir. Çıkışta oluşabilecek parazitleri önlemek için işlemsel yükseltecin + ve – besleme uçları ile şase arasına 100nF’lik kondansatörler bağlanabilir.

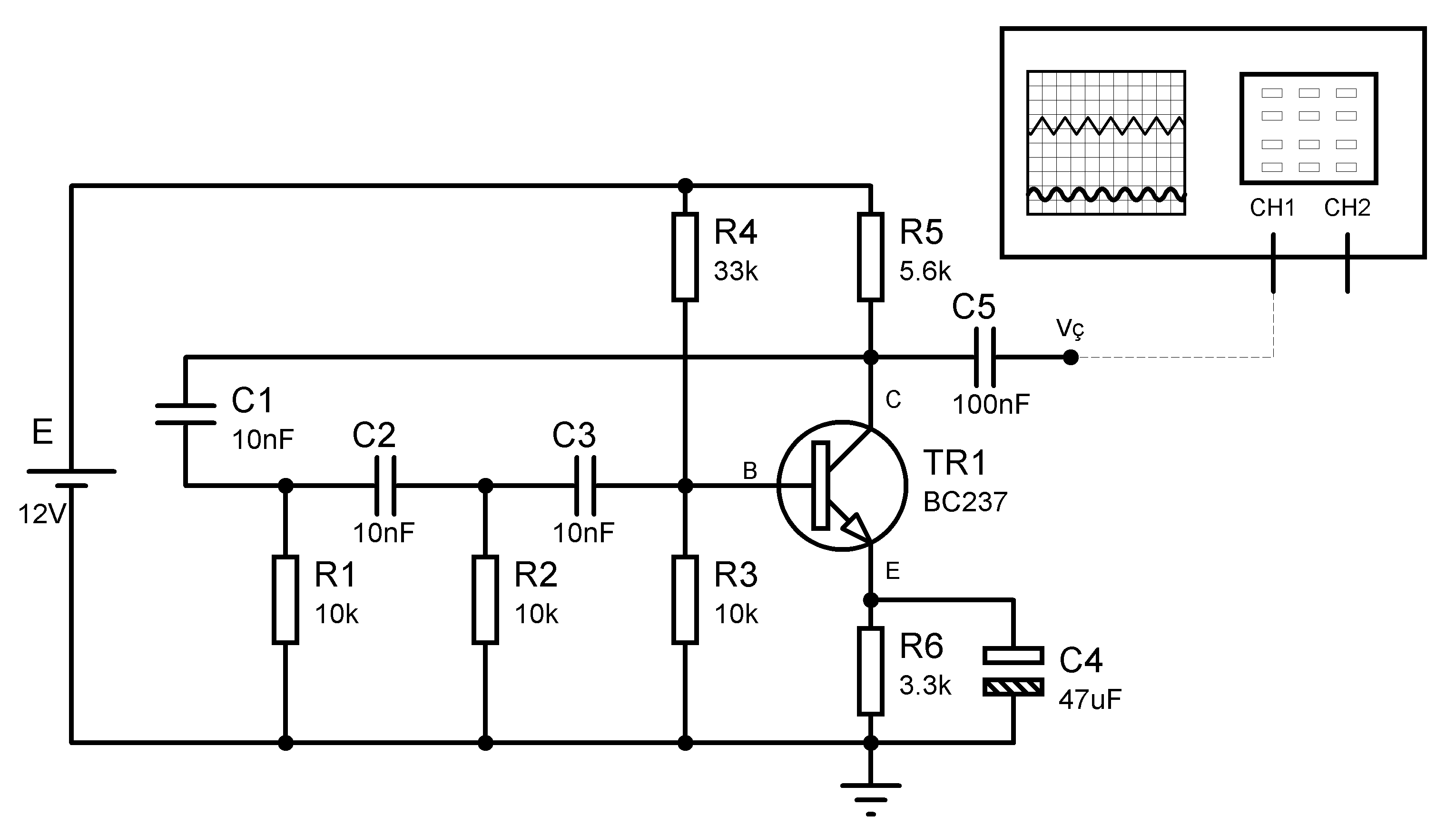

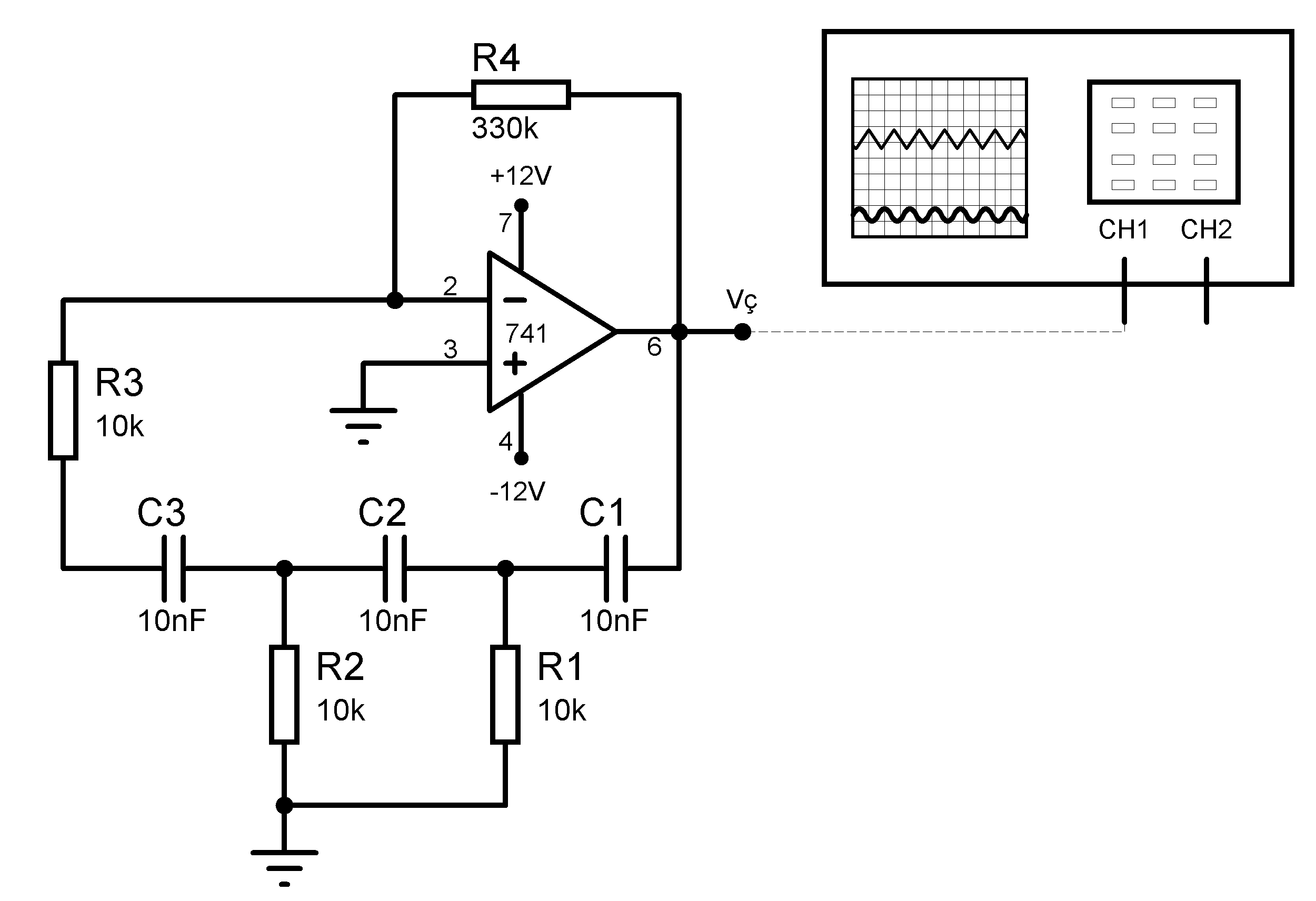

Görsel 4.1: RC faz kaymalı osilatör devresi

                MALZEME LİSTESİ

                İŞLEM BASAMAKLARI

1. Görsel 4.1’deki devreyi kurunuz.
2. Osiloskobu Vç noktasına bağlayınız.
3. Devreye enerji veriniz.
4. Çıkış sinyalinin frekasını ve genliğini ölçüp Tablo 4.1’e yazınız, çıkış sinyalini ayrılan yere çiziniz.

                DEĞERLENDİRMELER

Tablo 4.1: RC faz kaymalı osilatör devresi

                SORULAR

1. Devredeki faz kaydırma ne kadardır?
2. Devrenin çalışma frekansını hesaplayınız.
3. Opamp’larda frekans kazanç ilişkisi nasıldır? Araştırınız.
