İşlem basamakları:

  1. PCB Layout düğmesiyle baskı devre çizim ekranını açınız.
  2. Elemanları alınız.
  3. Elemanları düzgün şekilde yerkeştiriniz.
  4. Ratsnets Mode düğmesine tıklayarak elemanların birbirine bağlantılarını yapınız.



5.Design Rule Manager düğmesini tıklayarak açılan sayfadan baskı devre kurallarını ayandaki gibi ayarlayınız.

6.Auto Router düğmesini tıklayarak açılan pencereden Begin Routing tıklayınız.

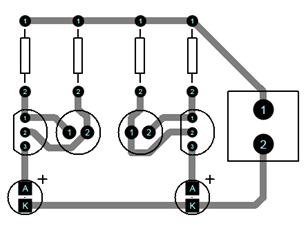

7.Baskı devre otomatik çizilecektir.
