Hız ayarlı Karaşimşek Devresi 555 ve 4017

Hız ayarlı karaşimşek devresi, NE555 ve CD4017 entegrelerinin bir arada kullanıldığı bir devredir. Bu devre, NE555 entegresi ile üretilen osilatör sinyali ile CD4017 entegresinin sayma işlemi birleştirilerek hız ayarlı bir karaşimşek efekti oluşturur. İşte bu devrenin temel yapımı:

Gereçler:

  1. NE555 entegresi
  2. CD4017 entegresi
  3. Dirençler
  4. Kapasitörler
  5. LED’ler
  6. Potansiyometre
  7. Baskı devre kartı
  8. Lehimleme ekipmanları (lehim, lehim tabancası veya lehim istasyonu)
  9. Bağlantı telleri
  10. Bir güç kaynağı

Adımlar:

  1. Devre Şemasının Hazırlanması:

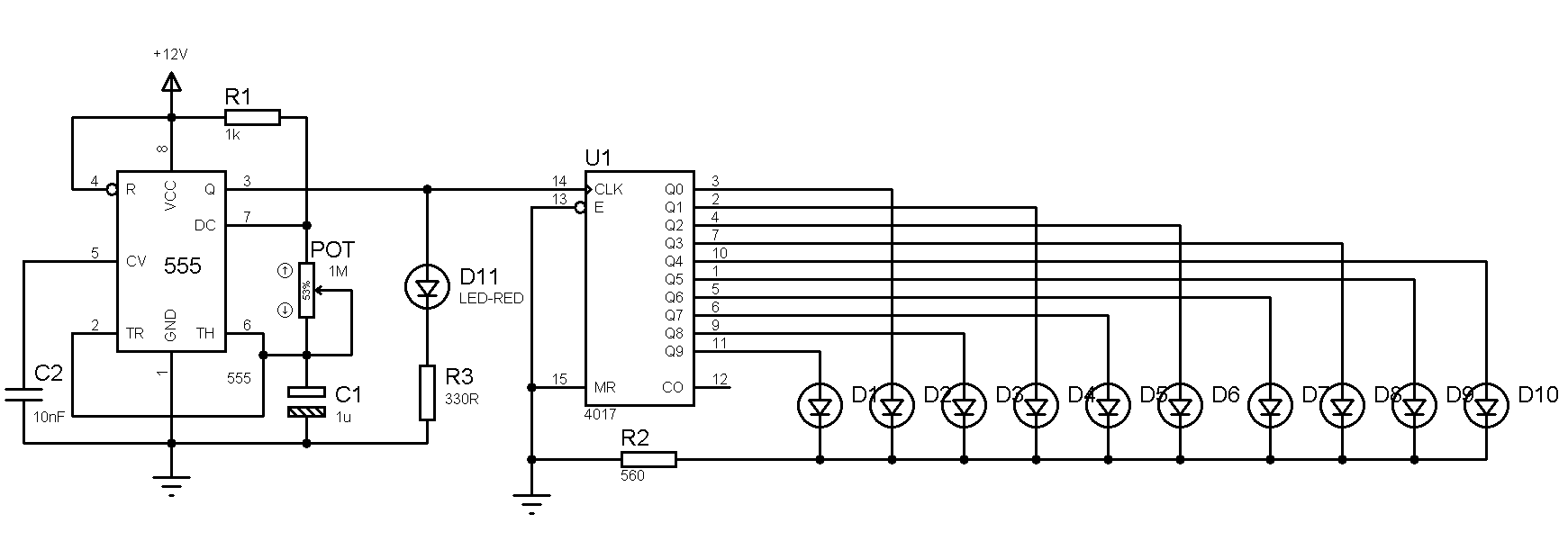

  • Öncelikle, NE555 ve CD4017 entegreleri ile bir hız ayarlı karaşimşek devresinin şemasını kağıt üzerinde çizin. Bu, bileşenlerin nereye yerleştirileceği ve nasıl bağlanacağı konusunda size rehberlik edecektir.
  1. Baskı Devre Kartının Hazırlanması:

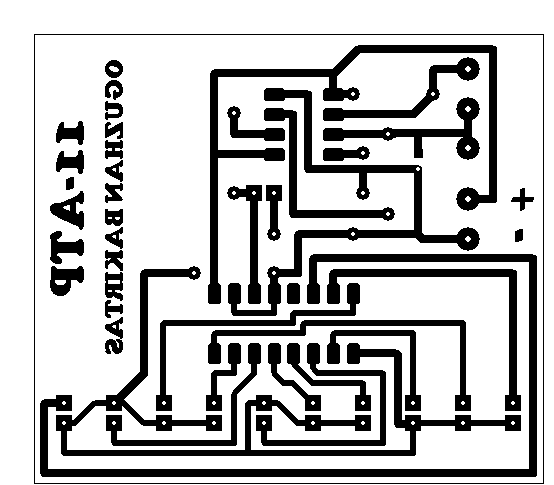

  • Baskı devre kartını seçtiğiniz devreye uygun olarak hazırlayın. Gerekirse kartın kenarlarını keserek veya delerek şeklini ayarlayabilirsiniz.
  1. Bileşenlerin Yerleştirilmesi:

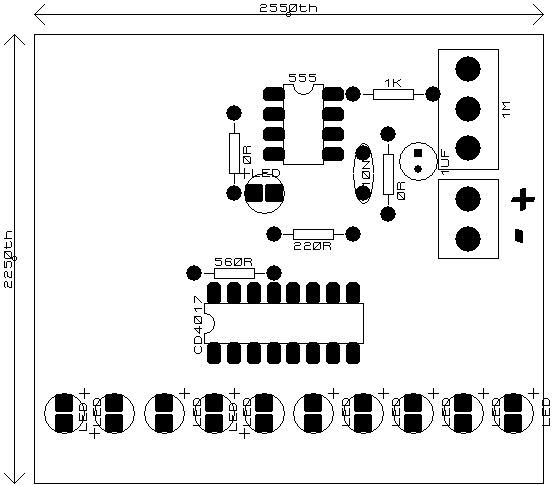

  • NE555, CD4017, dirençler, kapasitörler, LED’ler, potansiyometre ve diğer bileşenleri belirli bir düzenlemeyle baskı devre kartına monte edin. Bileşenleri şemaya uygun şekilde yerleştirin.
  1. Bacakların Bükülmesi ve Bağlantıların Yapılması:
  • Bileşenlerin bacaklarına ihtiyaç duyulan şekilde bükün. Bileşenlerin birbirine ve baskı devre kartına bağlantılarını yapın. İhtiyaç duyduğunuz yerlerde lehim kullanarak bağlantıları güçlendirin.
  1. Lehimleme:
  • Lehimleme işlemine başlamadan önce lehim istasyonunuzu veya lehim tabancanızı hazırlayın. Bileşenlerin bacaklarına lehim sürün ve lehim ile kartın bakır yollarına bağlantıları yapın.
  1. Kontrol ve Düzeltmeler:
  • Devreyi dikkatlice gözden geçirin. Bağlantıların doğru olduğundan ve lehimlerin iyi yapıldığından emin olun. Eksik veya yanlış bağlantıları düzeltin.
  1. Test Etme:
  • Devreyi bir güç kaynağına bağlayarak test edin. Hız ayarlı karaşimşek devresinin NE555 ve CD4017 entegreleri ile çalışarak belirli bir hızda LED’lerin yanıp sönüp sönmediğini kontrol edin.

Bu adımları takip ederek, NE555 ve CD4017 entegreleri kullanarak bir hız ayarlı karaşimşek devresi yapabilirsiniz. Lütfen dikkatli olun ve güvenlik önlemlerini unutmayın, özellikle lehimleme işlemi sırasında.
