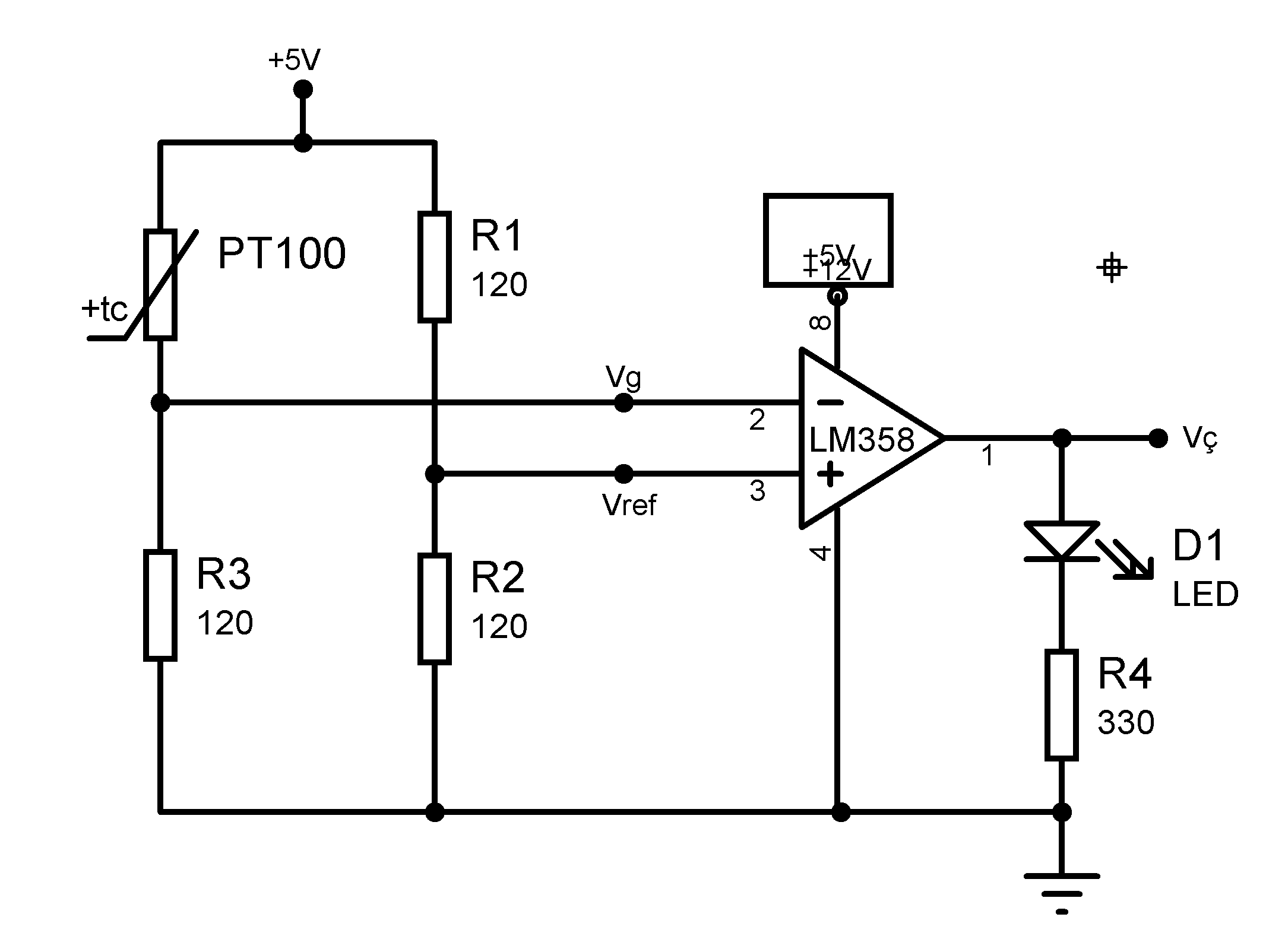

Görsel 2.4’daki devrede PT100’ün oda sıcaklığında (25 °C) direnci yaklaşık 110 Ω’dur. PT100 ısıtıldığında direnci doğrusal olarak artacaktır. PT100 120 Ω’un üstedeki değerlere ulaştığında (>55 °C) R3 üzerindeki gerilim düşümü azalacak yükselteç çıkışı +5V olacak ve LED yanacaktır.
Görsel 2.4: PT100 uygulaması
MALZEME LİSTESİ
Adı | Özelliği | Sembolü | Görünüşü | Miktarı |
PT100 | Sonda tipi, iki telli. | 1 adet | ||
Opamp | LM358(DIL-08 kılıf) | 1 adet | ||
LED | Kırmızı | 1 adet | ||
Direnç | 120 (Karbon Film) | 3 adet | ||
Direnç | 330 | 1 adet |
İŞLEM BASAMAKLARI
- Görsel 2.4’teki devreyi kurunuz.
- Devreye enerji veriniz. LED’in durumunu Görsel 2.4’e yazınız.
- PT100’ü ısıtınız. (Havya kullanılabilir.)
- LED’in durumunu Görsel 2.4’e yazınız.
DEĞERLENDİRMELER
Tablo 2.4: PT100 uygulaması
Ağırlık Sensörü | LED’in Durumu (Yanık / Sönük) |
Oda Sıcaklığında (25 °C) | |
Isıtıldığında (>55 °C) |
SORULAR
- PT100 nerelerde kullanılmaktadır? Araştırınız.
- Sıcaklıkla direnci doğrusal olarak artan PT100’ün grafiğini araştırınız ve çiziniz.
- Daha yüksek sıcaklıkta LED’in yanması için hangi direncin değeri büyütülmelidir?
