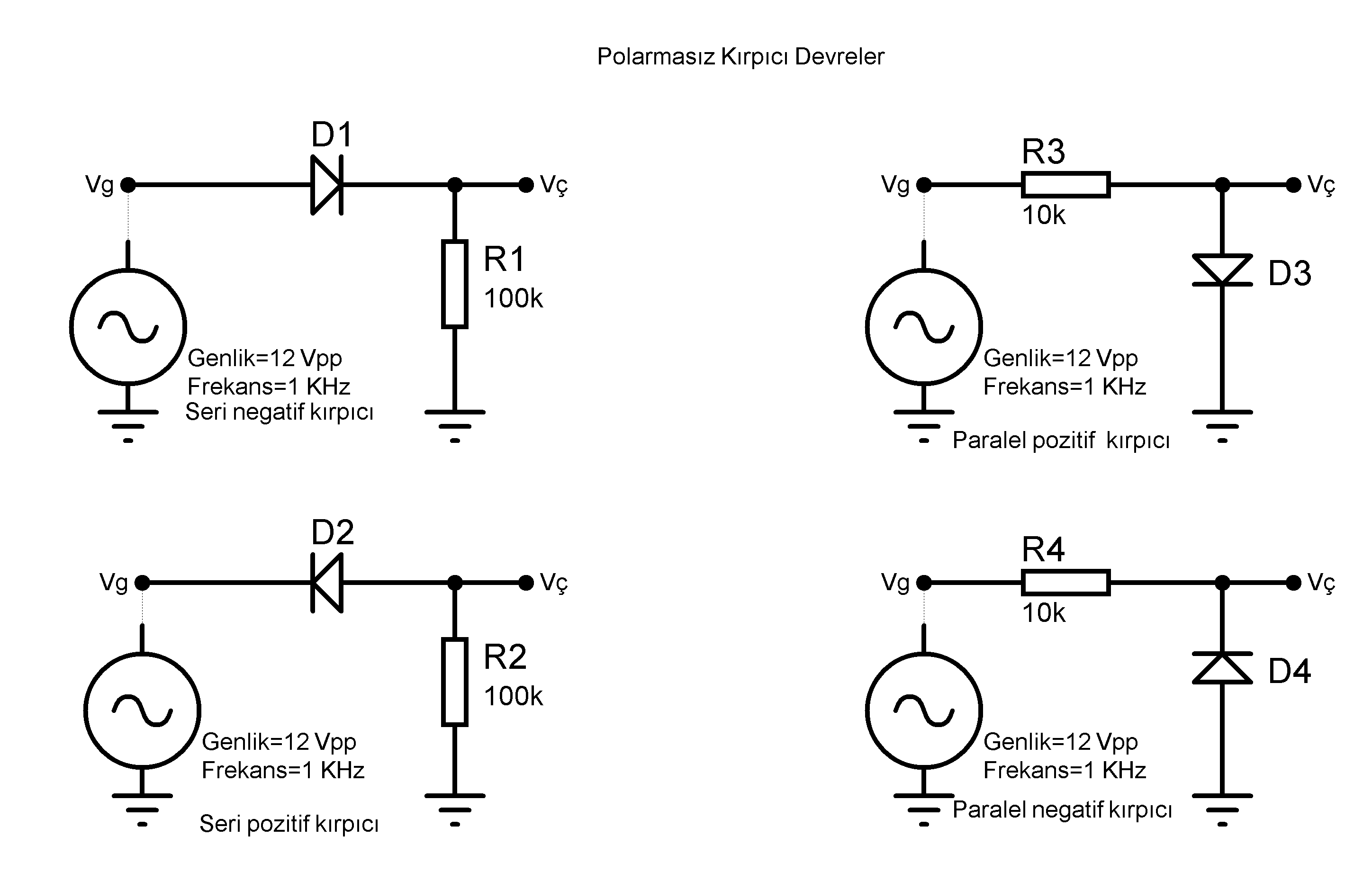

Görsel deki devrelerde DC gerilim kaynağının değeri kadar yukarı veya aşağı gerilim seviyesi kırpılır. Polarmasız devrelerde şaseden kırpma gerçekleşir. Ancak her durumda diyodun eşik gerilimi olan ve üzerine düşen yaklaşık 0,7 V, çıkış gerilim seviyelerine eklenir veya çıkarılır.

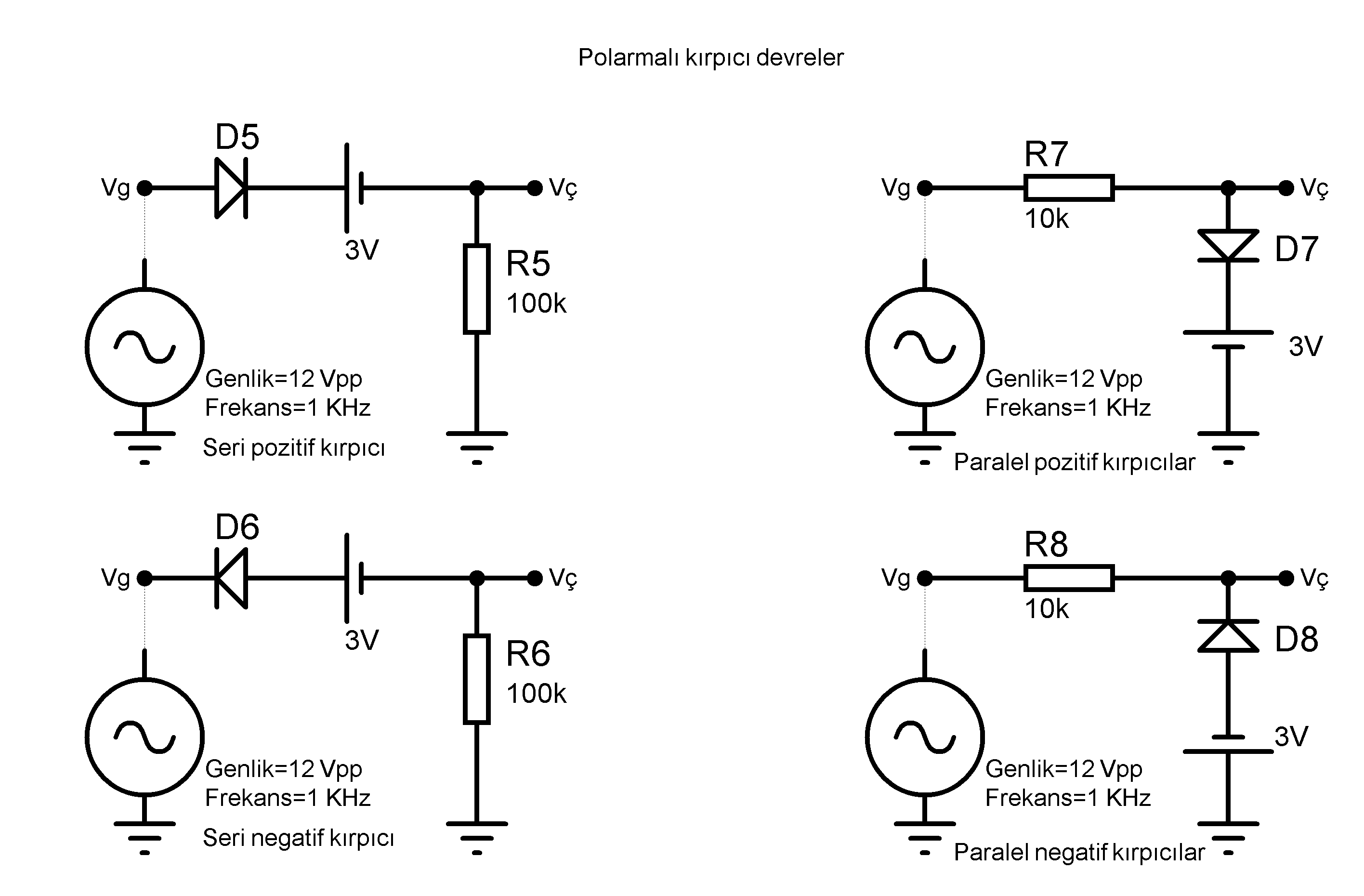

Görsel Kırpıcı devreler
MALZEME LİSTESİ
| Adı | Özelliği | Sembolü | Görünüşü | Miktarı |
| Diyot | 1N4001 | 2 adet | ||
| Direnç | 10kΩ | 1 adet | ||
| Direnç | 100kΩ | 1 adet |
İŞLEM BASAMAKLARI
- Görsel devreyi kurunuz.
- Osiloskobu Vç noktasına bağlayınız.
- Sinyal jeneratöründen 12 Vmax 1 KHz’lik sinyal uygulayınız.
- Osiloskopta çıkış sinyalinin Vmax ve –Vmax değerlerini ölçüp Tablo yazınız.
DEĞERLENDİRMELER
Tablo Kırpıcı Devreleri
| Devre | Vmax | -Vmax |
| Seri Negatif Kırpıcı | ||
| Seri Pozitif Kırpıcı | ||
| Paralel Pozitif Kırpıcı | ||
| Paralel Negatif Kırpıcı | ||
| Seri Pozitif Kırpıcı | ||
| Seri Negatif Kırpıcı | ||
| Paralel Pozitif Kırpıcılar | ||
| Paralel Negatif Kırpıcılar | ||

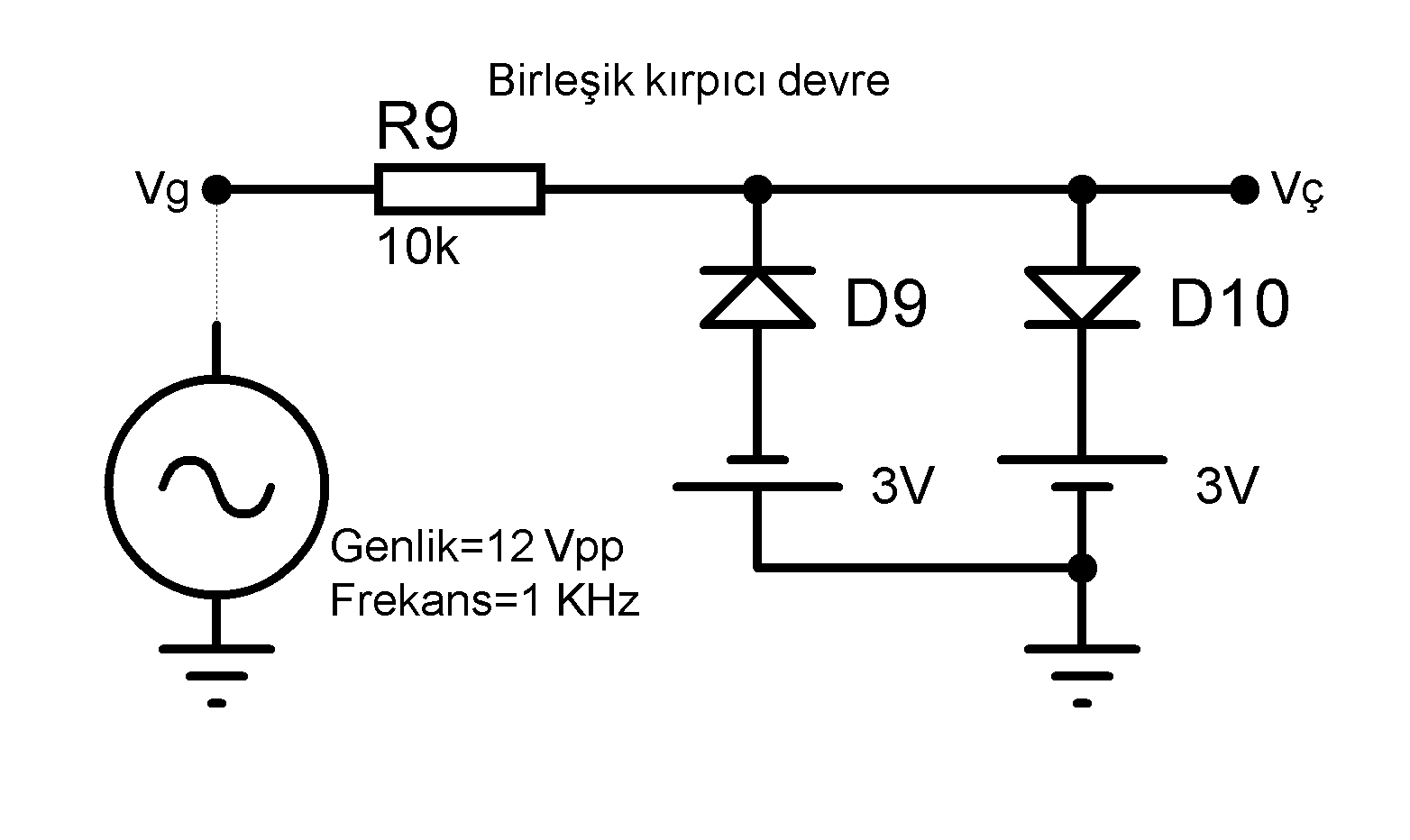

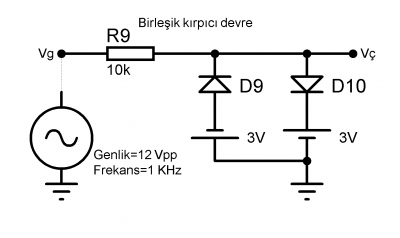

| Birleşik Kırpıcı Devre |
SORULAR
- Ölçümlerdeki yaklaşık 0,7 V’luk fark neden oluşmaktadır?
- Kırpıcı devreler nerelerde kullanılmaktadır?
0,7 voltluk bir fark genellikle silikon bazlı yarı iletkenlerdeki diyotlar için belirgin bir değerdir. Bu değer, birçok silikon diyotun ileri yönde doğrultma gerilimi olarak kabul edilir. Silikon diyotların çoğu, ileri yönde doğrultma gerilimine ulaşabilmek için yaklaşık olarak 0,6 ila 0,7 volt arasında bir gerilime ihtiyaç duyar. Bu gerilim, diyotların belirli bir yönde iletim yapmaya başlaması için gereken eşik gerilimi olarak bilinir.
Kırpıcı devreler (clipping circuits), bir sinyalin üst veya alt kısmını keserek sinyali sınırlandıran veya değiştiren devrelerdir. Bu devreler, sinyal işleme uygulamalarında kullanılır ve sinyal şeklini değiştirirken, sinyal üzerindeki belirli bir seviyeyi veya sınırları korur. Örneğin, ses işleme uygulamalarında sinyal yüksekliğini kontrol etmek veya belirli bir düzeyde sabitlemek için kırpıcı devreler kullanılabilir.
