Amaç: Osilakop kullanmayı bilir. Frekans ölçümü yapar.



Giriş: Vpp=DKS x V/Div                  T=YKS x T/Div               f=1/T



İşlem Basamakları: Her sinyal için

  1. Vpp=?
  2. f=? Hesaplayınız.

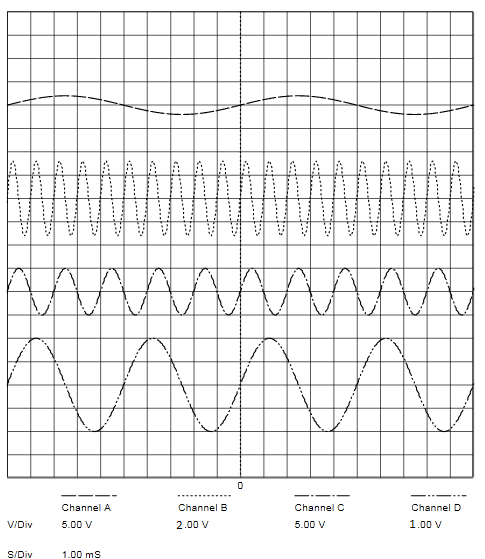

Osilaskop Ölçümleri 1

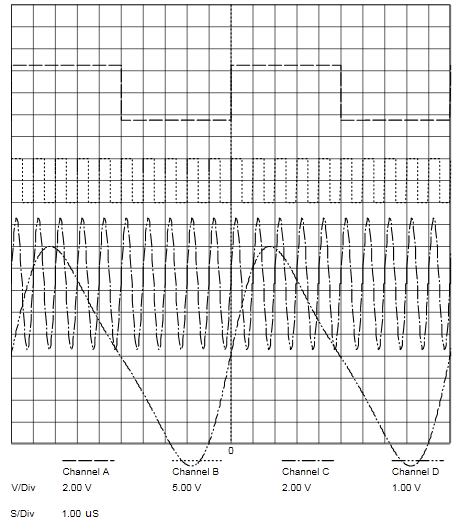

Osilaskop Ölçümleri 2

Osiloskop, elektrik sinyallerini grafiksel olarak gözlemlemek için kullanılan bir ölçüm cihazıdır. Osiloskop ile birçok farklı ölçüm yapabilirsiniz. İşte bazı temel osiloskop ölçümleri ve nasıl yapılacağına dair adımlar:

  1. Gerilim Ölçümü:
  • Osiloskop ile gerilim ölçmek için, sinyalin pozitif veya negatif uçlarını osiloskop probu ile bağlayın. Osiloskop ekranında, sinyalin voltaj değerini gözlemleyebilirsiniz.
  1. Frekans Ölçümü:
  • Frekans, bir sinyalin periyodik tekrar sayısıdır. Frekansı ölçmek için, osiloskop ile sinyalin bir periyodunu yakalayın ve osiloskop ekranında periyodun tersini alarak frekansı hesaplayın.
  1. Zaman Ölçümü:
  • Osiloskop, sinyalin zamanla nasıl değiştiğini gözlemlemenizi sağlar. Bu, sinyalin dalga formunu analiz etmek için önemlidir.
  1. Voltaj Pik-Pik Değeri Ölçümü:
  • Voltaj pik-pik değeri, bir sinyalin en yüksek ve en düşük değerleri arasındaki farktır. Osiloskop ile bu değeri ölçebilirsiniz.
  1. Duty Cycle Ölçümü:
  • Duty cycle, bir dalganın yüksek seviyesinin bir periyottaki süresinin, toplam periyoda oranıdır. Bu, kare dalga gibi dalgaların çalışma döngüsünü ölçmek için kullanılır.
  1. Rise Time ve Fall Time Ölçümü:
  • Rise time, bir sinyalin yükselme zamanını, fall time ise düşüş zamanını belirtir. Bu değerler, bir sinyalin hızını ve tepki süresini gösterir.
  1. FFT (Hızlı Fourier Dönüşümü) Analizi:
  • Osiloskop, sinyalin frekans bileşenlerini gösteren bir FFT analizi yapabilir. Bu, sinyalin frekans spektrumunu incelemenize olanak tanır.
  1. Görüntü Yakalama:
  • Osiloskop, bir sinyalin dalga formunu yakalayarak daha sonra analiz etmenizi sağlar.

Osiloskop, elektronik devrelerin analizi ve tasarımında önemli bir araçtır. Her ölçümün doğru yapıldığından ve osiloskopun doğru modda olduğundan emin olun. Ayrıca, güvenlik önlemlerine dikkat etmek de çok önemlidir.
