UJT ile iğne pals uygulaması

Byadmin

Amaç:  UJT ile iğne pals uygulaması yapar

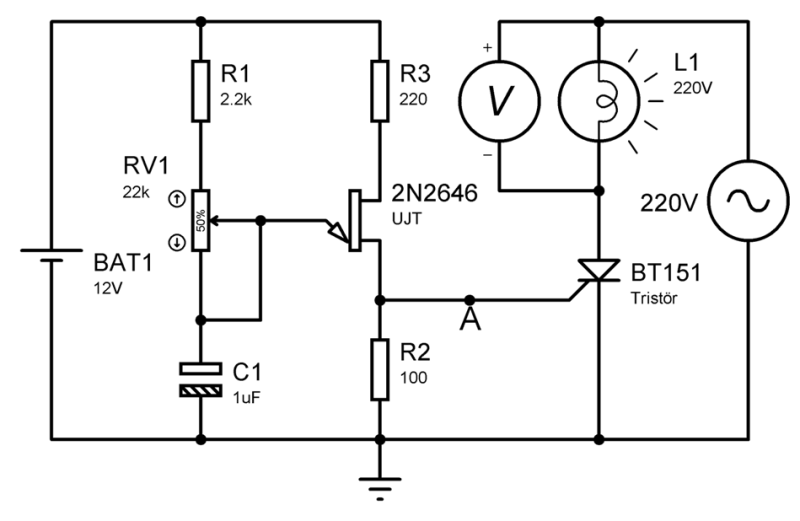

Görsel 1.1: UJT ile iğne pals uygulaması

               MALZEME LİSTESİ

AdıÖzelliğiMiktarı
TristörBT1511 adet

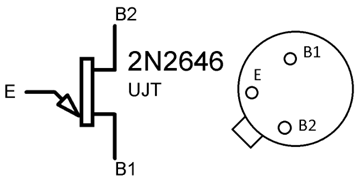

UJT2n26461 adet
Direnç1001 adet
Direnç2201 adet
Direnç2,2k1 adet
Potansiyometre22k1 adet
Kondansatör1uf1 adet
Lamba220V1 adet

               İŞLEM BASAMAKLARI

  1. Görsel 1.1’teki devreyi kurunuz.
  2. Devrede yüksek gerilim ve akım olduğundan devreye sadece öğretmeniniz enerji vermelidir.
  3. Potansiyometreyi an az ve en çok konumlarına alarak devrenin çalışmasını gözlemleyiniz.
  4. Osilaskobu A noktasına bağlayarak UJT’nin ürettiği iğne palslerini gözlemleyiniz.
  5. Voltmetre ile lamba uçlarındaki gerilim değişimini potansiyometreyi ayarlayarak gözlemleyiniz.

               SORULAR

  1. Lambanın parlaklığını değiştiren devredeki çalışma nedir?

Faz kaydırma nedir?
